ESP32

買ってみた

買ったのは深く考えないでポチった ESP32-C5-DevKitC-1

arduino IDE で開発してみようかと思ったが，[C5]というのが新しすぎて，arduino IDE のボードマネージャでは現れない

Visual Studio Community 2022 + Visual Micro でもできるが，これも adruino IDE を使うので，状況は一緒かも

VS Code + PlatformIO かな

Visual Studio Community + platformIO が探せない

ESP32DevKitC なるものをポチってみた

https://interface.cqpub.co.jp/esp32-arduino-ide-2/ を参考に設定してみる

追加のボードマネージャーのURLに↓を記載

https://espressif.github.io/arduino-esp32/package_esp32_index.json

あれっ，そもそもポートが現れない？？？ －－USB ケーブルが悪いのかも
install した driver は CP201 Windows drivers ->  CP201 VCP drivers

ケーブルを変えたら OK

ボード選択で，その物はないので，ESP32 Dev Module を選択する

これでだめら，ここに乗っている型番を買ってみよう

Lチカできない！
↓↓↓
★Lチカができないのは，LED がないから！もれなく付いているわけではなさそう

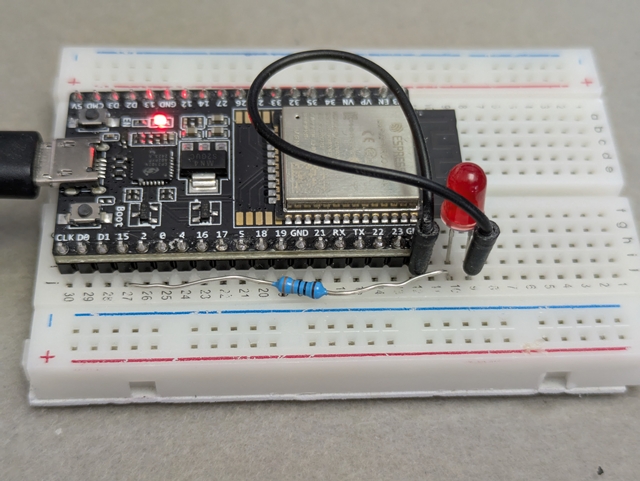

というわけでLチカボードをまず作った ↓↓↓
GPIO ピンは15番にした

2025.07.10

■arduino IDE で作業してみる

上に書いたように
ファィル -  基本設定 - 追加のボードマネージャーのURL に
https://espressif.github.io/arduino-esp32/package_esp32_index.json
を記載

ツール - ボード - ボードマネージャ で [ESP32 by Espressif systems] を選んでインストール

インストールが終了したら

ツール - ボード - ESP32 - ESP32 Dev Module を選択する (メニューバの[ボードの選択]からもいける
(・・・ポート(port)の選択も忘れないで)

sample を 1000 mse -> 100 msec に変更して書き込み成功

arduino のままの環境で，正弦波を analogread してみる．．．きれいなはけいにはならない．．．．
発振器の出力を ESP32でanalogueReadして，SerialPlotterに出力してみた．.きれいなはけいにはならない
．．．発振器として使っている XR2206を使ったキット自作品が 出力 2.2V ～ 6.6 V くらいだそう．一方 EPS32 の analogueRead は 0 ～ 3.3 V とのことで，それで上がつぶれるんだ．．

もちろん発振器の出力を直接オシロで見るとちゃんと見える ．．．電圧も ±3V くらいなんだけどなぁ．．．

■Visual Studio Code を使うなら PlatformIO を一緒に使うのがよさそう
